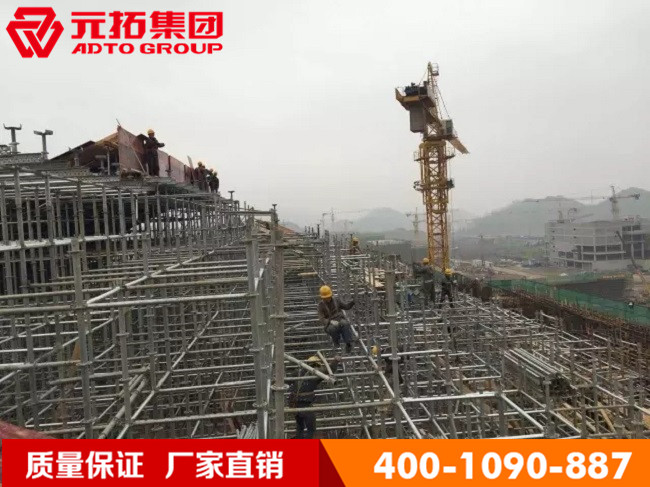

承插式腳手架：一種新型的腳手架，為建筑施工而搭設的上料、堆料與施工作業用的臨時結構架。
雙排腳手架（雙排架）：由內外兩排立桿和水平桿等構成的腳手架。
結構腳手架：用于砌筑和結構工程施工作業的腳手架。
裝修腳手架：用于裝修工程施工作業的腳手架。
全封閉腳手架：沿腳手架外側全長和全高封閉的腳手架。
模板支架：用于支撐模板的、采用腳手架材料搭設的架子。
封圈型腳手架：沿建筑周邊交圈設置的腳手架。
掛腳手架：掛在墻上或柱上，或直接在結構構件上掛設支架的一種腳手架。
吊腳手架：是從屋面或樓板上懸吊下來，利用起重機械逐步提升或下降的腳手架。
挑腳手架：是從外墻上向外挑出的腳手架。
底座：設于立桿底部的墊座。
固定底座：不能調節支墊高度的底座。
可調底座：能夠調節支墊高度的底座。
墊板：設于立桿下的支承板。
立桿：腳手架中垂直于水平面的豎向桿件。
外立桿：雙排腳手架中離開墻體一側的立桿。
內立桿：雙排腳手架中貼近墻體一側的立桿。
角桿：位于腳手架轉角處的立桿。
雙管立桿：兩根并列緊靠的立桿。
主立桿：雙管立桿中直接承受頂部荷載的立桿。
副立桿：雙管立桿中分擔主立桿荷載的立桿。
水平桿：腳手架中的水平桿件。
縱向水平桿：沿腳手架縱向設置的水平桿。
橫向水平桿：沿腳手架橫向設置的水平桿。
掃地桿：貼近地面，連接立桿根部的水平桿。
縱向掃地桿：沿腳手架縱向設置的掃地桿。
橫向掃地桿：沿腳手架橫向設置的掃地桿。
連墻件：連接腳手架與建筑物的構件。
剛性連墻件：采用鋼管、扣件或預埋件組成的連墻件。
柔性連墻件：采用鋼筋作拉筋構成的連墻件。
連墻件間距：腳手架相鄰連墻件之間的距離。
連墻件豎距：上下相鄰連墻件之間的垂直距離。
連墻件橫距：左右相鄰連墻件之間的水平距離。
橫向斜撐：與雙排腳手架內、外立桿或水平桿斜交呈之字形的斜桿。
剪刀撐：在腳手架外側面成對設置的交叉斜桿。
拋撐：與腳手架外側面斜交的桿件。
腳手架高度：自立桿底下皮至架頂欄桿上皮之間的垂直距離。
腳手架長度：腳手架縱向兩端立桿外皮間的水平距離。
腳手架寬度：雙排腳手架橫向兩側立桿外皮之間的水平距離。
立桿步距（步）：上下水平桿軸線間的距離。
立桿間距：腳手架相鄰立桿之間的軸線距離。
立桿縱距（跨）：腳手架立桿的縱向間距。
立桿橫距：腳手架立桿的橫向間距。
主節點：立桿、縱向水平桿、橫向水平桿三桿緊靠的扣接點。
作業層：上人作業的腳手架鋪板層。
